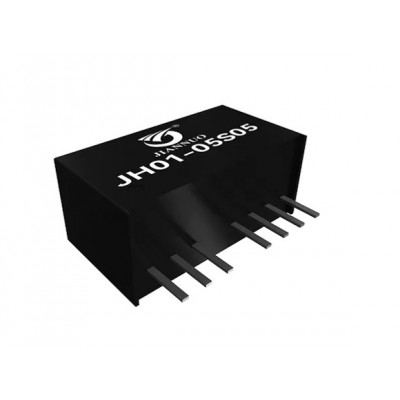

JH系列1-3W
输入特性/Input Characteristic
| 标称值 | 电压范围 | 标称值 | 电压范围 | |
| 输入电压 | 3.3VDC | 3.0-3.6VDC | 12VDC | 10.8-13.2VDC |
| 5VDC | 4.5-5.5VDC | 15VDC | 13.5-16.5VDC | |
| 9VDC | 8.1-9.9VDC | 24VDC | 21.6-25.4VDC | |
| 非标输入电压范围请咨询业务员 | 反接保护：应用时外接保险丝 | |||
输出特性/Output Characteristic
| 测试项目 | 测试条件 | 最小值 | 额定值 | 最大值 | 单位 |
| 电压精度 | 跟随输入电压 | 8 | % | ||
| 电压调整率 | Vi(min)≤Vi≤Vi(max) | ±0.2 | % | ||
| 负载调整率 | lo=0.1...1.0 x lo(nom) Vi(min)≤Vi≤Vi(max) | ±20 | % | ||
| 纹波和噪声 | 20 MHz带宽 | 30 | 50 | mV | |
| 温度漂移系数 | 100%负载 | ±0.01 | % | ||
| 短路保护 | 可持续短路，自恢复 | ||||
一般特性/General Characteristic
| 测试项目 | 测试条件 | 最小值 | 额定值 | 最大值 | 单位 |
| 隔离电压 | 输入/输出1分钟，漏电流<5mA | 1500/3000/6000 | VDC | ||
| 隔离电阻 | 输入/输出 | 200 | MΩ | ||
| 平均无故障时间(MTBF) | MIL-HDBK-217F2 | 2000 | hrs | ||
| 开关频率 | 100%负载，输入标称电压 | 400 | Khz | ||
| 冷却方式 | 自由空气对流 | ||||
| 外壳材料 | 阻燃塑料 | ||||
环境特性/Environment Characteristic
| 测试项目 | 测试条件 | 最小值 | 额定值 | 最大值 | 单位 |
| 工作温度 | 工业级 | -40 | +105 | ℃ | |
| 储存温度 | 工业级 | -55 | +125 | ℃ | |
| 相对湿度 | 无冷凝 | 5 | 90 | RH(%) | |
| 温度系数 | ±0.02 | %/℃ | |||
