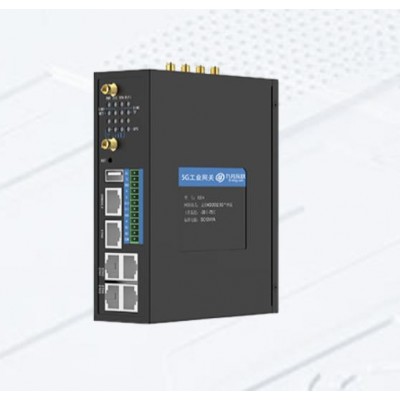

5G 工业网关 X514

产品概述

一款高可靠5G工业网关，支持5G R16，兼容4G，双频WIFI5，可以将Wi-Fi、GE、485、232、IO等采集终端采集的数据汇总后，通过Ethernet、Wi-Fi、5G发送到服务器。

产品特点

01. 全工业级设计 适应恶劣环境

· 宽温设计，工作温度可达-30℃~+75℃。
· 宽压设计，支持12~48VDC 供电。
· 卡托式SIM卡，高抗振设计。
· 电磁兼容性EMC 3级（ESD ， 浪涌，速脉冲等）。
· 防护等级达IP40，为苛刻的工业无人值守现场提供稳定、安全的网络通信。

02. 业务安全 稳定可靠

·内嵌看门狗技术，故障自愈，确保设备正常运行
·采用完备的防掉线机制，保证数据终端永远在线
· WDT看门狗设计，硬件接口隔离保护，保证系统稳定
·支持IPSec，L2TP，GRE，N2N等多种VPN加密模式，以确保数据传输安全
·多天线设计，增强无线信号，确保各种现场网络性能
·支持Modbus RTU/TCP协议，支持西门子、三菱、施耐德等PLC采集控制

03. 智能部署 便捷运维

·数据回传方式灵活，同时支持以太网等有线方式和WLAN、3G/4G/5G等无线方式
·提供WEB配置界面，简单易用，极易部署
·支持远程设备统一管理，并通过云平台实时监控设备，提高运维质量·
·提供远程固件升级，功能扩展安全简便

9-jing.com更多 >

硬件规格描述

X514支持两种模组版本，分别为RM500Q-AE(全球版）、RM500Q-CN(国内版），具体信息如下：

• 5G模组型号RM500Q-AERM500Q-CN

• 适用区域全球中国

• 5G NSAn1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48/n66/n71/n77/n78/n79n41/n78/n79

• 5G SAn1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48/n66/n71/n77/n78/n79n1/n28/n41/n78/n79

• LTE-FDDB1/B2/B3/B4/B5/B7/B8/B12(B17)/B13/B14/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71B1/B3/B5/B8

• LTE-TDDB34/B38/B39/B40/B41/B42/B43/B48B34/B38/B39/B40/B41

• LAAB46 (only support 2 × 2 MIMO)/

• WCDMAB1/B2/B3/B4/B5/B6/B8/B19B1/B8

• GNSSGPS/GLONASS/BDS/GalileoGPS/GLONASS/BDS/Galileo

• 处理器4* ARM Cortex A7 处理器

• DRAM容量 512 MB （可扩展至 1GB）

• NOR FLASH16MB （可扩展至 64MB）

• NAND FLASH128 MB （可扩展至 256 MB）

• eMMC支持 8 GB （可选 4 GB）

• Mirco SD 支支持MicroSD卡扩展，最大支持 128GB

• SIM/UIM卡接口抽屉式卡座 *2
  支持1.8V/3V SIM/UIM卡
  内置15KV ESD保护


• 工业串行接口1*RS 232 （与console 复用）、1*RS 485 端子接口
  RS232 信号 ：TXD 、 RXD 、 GND
  RS485 信号： A 、B 、GND
  ESD 保护：15KV

• Console 端口1*RS232 ，RJ45接口

• 以太网接口1*GE WAN 10/100 /1000 Mbit/s 自适应，内置1.5KV电磁隔离保护，可配置为LAN 4*GE LAN 10/100/1000 Mbit/s 自适应，内置1.5KV电磁隔离保护

• DI/DO4个数字输入，2个数字输出，带电隔离，状态 1：+3V~+48V ，状态 0 : 0V~+1V

• USB接口1 *USB2.0 接口

• 天线接口6 个外置天线接口（标准SMA阴头，特性阻抗50欧），4个5G天线接口2个WIFI天线接口

• 设备复位支持通过物理按键将设备的参数配置恢复为出厂值

• LED指示灯PWR*1 电源指示灯; SYS *1 系统指示灯; VPN*1 VPN 指示灯 NET*1 网络在线指示灯;SIM 1*1 SIM卡1指示灯 SIM 2*1 SIM卡2指示灯;TF*1 扩展卡指示灯 USER*3 用户指示灯;GPS*1 GPS信号指示灯 WiFi-2.4*1 2.4GWIFI 状态指示灯;WiFi-5.8*1 5.8GWIFI 状态 指示灯;Signal*3 3级信号指示灯

• 电源接口端子电源座，内置电源反相保护和过压保护

• Reset复位按钮，通过此按钮，可将设备的参数配置恢复为出厂值

• 实时时钟内置 RTC

• 标准电源DC 12V/1.5 A

• 供电范围DC 12~48V

• 最大功耗12 W

• 空闲工作电流600 mA@12VDC

• 峰值工作电流1A@12VDC

• 储存温度-40 ~ +85℃

• 工作湿度5% ~95%

• 外形尺
  （W*D*H）148mm * 125mm * 45mm （不包括天线和安装件）

• 散热方式自然散热

• 安装方式导轨、挂壁安装

软件规格描述

• 网络接入APN,VPDN

• 接入认证CHAP/PAP/MS-CHAP/MS-CHAPV2

• LAN协议APN、CHAP/PAP

• WAN 协议静态IP、DHCP、PPPoE

• VLANVLAN 管理

• IP 应用Ping、Traceroute、DHCP Server/Client、DNS Relay、 Dynamic DNS、Telnet、SSH、HTTP、HTTPS、TFTP、FTP、SFTP、NAT

• 工业协议支持Modbus RTU/TCP协议， 支持西门子、三菱、施耐德等PLC采集控制。

• VPNIPsec、L2TP/PPTP、GRE、OpenVPN、N2N

• 链路备份5G/4G蜂窝网络，WiFi和有线以太网的链路切换

• 链路检测TCP/Ping心跳检测，VPN链路检测，断线自动连接

• QoS上下行带宽限制

• 安全防护支持IP过滤 ，端口过滤， MAC过滤

• 防火墙防火墙 NAT、PAT、DMZ、端口映射 IP过滤，端口过滤，MAC过滤

• 内嵌看门狗设备运行自检，设备运行故障自修复

• WLAN支持IEEE 802.11n ac/a/b/g/n 2.4GHz和5.8GHz
  AP、Client工作模式
  开放系统、共享密钥、WPA/WPA2认证
  WEP/TKIP/AES加密
  Portal接入认证

• 流量统计实时流量统计
  月流量统计
  流量上限设置

• 定时任务定时重启

• SNMPSNMP v1/v2

• 固件管理固件升级，支持本地（HTTP/ 串口）和远程升级

• 事件告警系统日志，应用日志

• 开放平台支持Python/C/C++开发，实现客户定制开发

• 运维Web 管理
  Telnet和SSH终端
  系统状态监控
  NTP客户端，支持设备系统时钟网络同步
  配置导入导出
  网络工具： Ping，Tracert
