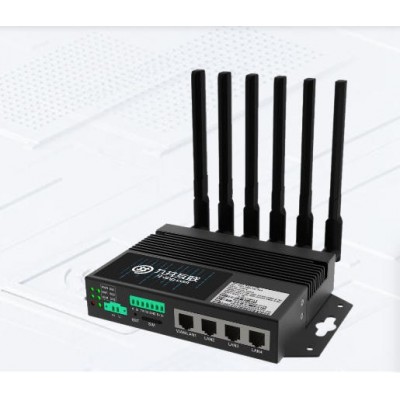

5G 工业网关 X511-QL

工业级5G工业网关，支持5G R16，兼容4G，双频WIFI5，提供4个GE、RS485、RS232、B码输出等接口。

硬件规格描述

• 5G模组3GPP R16

• 5G5G SA: N1/N3/N5/N28A/N41/N77/N78/N79

• 4GFDD-LTE: B1/B3/B5/B8
  TDD-LTE: B34/B38/B39/B40/B41

• 5G发射功率n41/77/78/79 : Power Class 2 (26dBm)
  n1/3/5/8/28A: Power Class 3 (23dBm)

• WIFI802.11 a/b/g/n/ac, 2.4/5.8G双频 2T2R

• 处理器展锐V510

• 内存容量512MB

• 存储容量8GB

• SIM/UIM卡接口抽屉式卡座*1
  支持1.8V/3V SIM/U IM卡 ，尺寸支持4FF

• 数据总线1*1000Mbps(RJ45）

• 以太网接口RJ45，4*GE，10/100/1000Mbit/s 自适应， LAN1可配置为WAN

• 天线5G天线：4* SMA母头，WIFI： 2*SMA母头

• 电源接口工业端子

• 设备复位支持通过物理按键将设备的参数配置恢复为出厂值

• 指示灯电源灯、5G指示灯、 5WIFI指示灯，告警灯

• 时间管理内置RTC，B码差分输出（5V），精度<10us

• 供电范围DC 12 ~24V

• 功耗平均功耗≤6W，最大功耗≤16W

• 看门狗硬件看门狗

• EMC静电ESD GB/T 17626.2, level 3
  浪涌 GB/T 17626.5, level 3
  速脉冲 GB/T 17626.4, level 3

• 外形尺寸（ W* D* H ） 136mm *102mm * 30mm（不包括天线和安装件

• 重量600g

• 工作温度-30 ~ +70℃

• 储存温度-40 ~ +85℃

• 工作湿度5% ~95%

• 外壳防护金属 ，保护等级IP30

• 散热方式自然散热

• 安装方式3.5导轨安装(定制)、挂耳安装

软件规格描述

• 操作系统基于Linux深度定制系统

• 5G特征基于Linux深度定制系统 下行速率≥600Mbps ，上行速率≥270Mbps（ FDD理论值， 网络极好点）； 5G LAN, 多会话，uRLLc

• 接入认证APN、CHAP/PAP

• 入网管理支持锁定接入制式、频段、频点、小区

• 有线WAN静态IP， DHCP，PPOE

• 端口隔离VLAN划分

• 路由转发静态路由、SNAT/后路由、 DNAT， DMZ

• VPNIPsec， EoGRE、 GRE ，VXLAN， L2TP

• 串口转发支持Modbus RTU/TCP转发 支持RS485数据透传（TCP/UDP)

• 流量管理VRRP备份、 有线无线链路备份

• 链路
  在线检测Ping心跳检测， 断线自动连接

• 安全防护支持IP过滤 ，端口过滤， MAC过滤 web HTTPS访问

• 运维支持Web、平台等多种配置方式
  支持web升级，平台批量升级
  支持日志掉电保存、 日志导出
  支持用户开发应用安装包 ，提供Web页面安装方式
  支持agent， 实时监控网络连接质量
  支持定制对接第三方平台

产品尺寸与接口

产品尺寸接口说明
