东莞市3000W双工位轮毂幅板激光焊接机

东莞市3000W双工位轮毂幅板激光焊接机专为汽车/摩托车轮毂幅板的高效焊接设计，采用双工位交替作业模式，实现“焊接-上下料"并行操作，生产效率提升40%以上，适用于批量生产（如年产10万件以上轮毂产线）。

详细介绍

一、东莞市3000W双工位轮毂幅板激光焊接机系统概述

设备定位：
专为汽车/摩托车轮毂幅板的高效焊接设计，采用双工位交替作业模式，实现“焊接-上下料"并行操作，生产效率提升40%以上，适用于批量生产（如年产10万件以上轮毂产线）。

二、核心配置与功能

1. 激光系统

• 激光器：3000W光纤激光器（IPG或创鑫），支持连续/调制输出，适应碳钢、不锈钢、铝合金焊接。

• 光束切换：通过分时光束系统（Beam Switch）将激光分配至两个工位，切换时间＜0.1秒。

2. 双工位设计

• 工位A：机器人焊接中 → 工位B：人工/自动上下料，循环时间优化至≤45秒（视轮毂尺寸）。

• 转台结构：伺服电机驱动双工位转台，定位精度±0.02mm，载重≥200kg（适应22英寸轮毂）。

3. 焊接头与跟踪系统

• 振镜焊接头：配备200Hz摆动功能，改善铝合金熔池流动性（减少气孔）。

• 实时跟踪：同轴CCD视觉+激光位移传感器，自动纠偏轮毂装夹误差（±0.5mm内）。

4. 自动化集成

• 机器人：六轴联动（如安川MA1440），重复精度±0.05mm，支持离线编程。

• 夹具系统：气动快换夹具，兼容多型号轮毂（5秒切换）。

三、工艺优势

1. 材料适应性

2. 效率对比

四、质量控制措施

1. 在线监测：

• 熔深红外测温（±5℃精度），防止过热变形。

• 等离子体监测（Photron高速相机），实时判断焊接稳定性。

2. 后检测试：

• 氦质谱检漏（铝合金轮毂密封性检测）。

• 三坐标测量仪（焊缝尺寸公差±0.1mm）。

五、典型供应商方案对比

六、东莞市3000W双工位轮毂幅板激光焊接机应用扩展

• 兼容工件：除轮毂幅板外，可焊接制动盘、传动齿轮等环形部件。

• 升级选项：

• 增配激光清洗工位（去除铝合金氧化层）。

• 集成AI焊缝质检系统（如Halcon图像处理）。

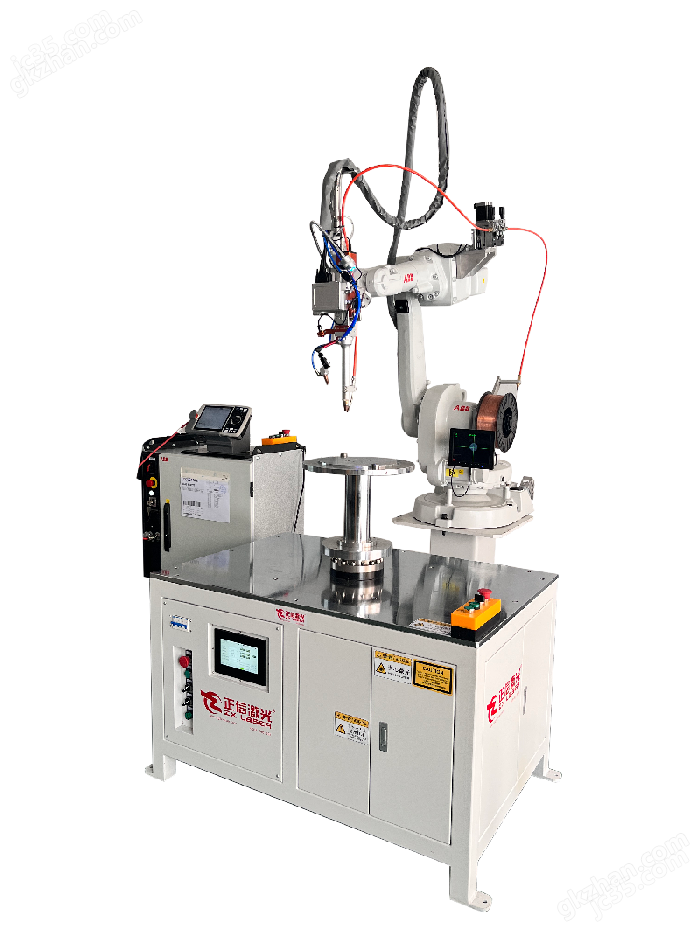

产品展示：

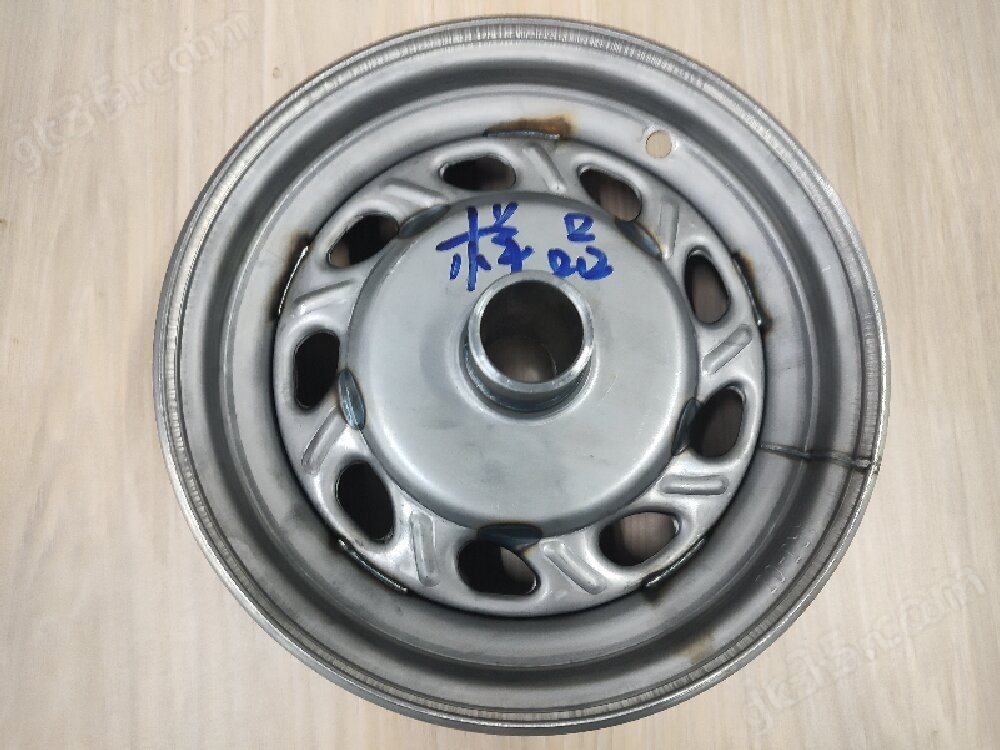

样品展示：
