舵机测试仪 辉盛舵机 sg90 航模电机电调测试器 三档指示灯

简易舵机测试仪 舵机测试器 航模马达测试电调测试器三档指示灯

产品规格:
(1)输出：≤15mA (5.0)
(2)输入：DC 4.2-6.0v
(3)输出信号：1.5ms±0.5ms
(4)尺寸：46*32*17MM
(5)重量：8g
(6)调节方式：手动,自动,中位.
特点:能够很方便的检测和设定伺服器的虚位，抖动和中位.
可连接两组舵机或电调；单片机控制，稳定性好、精度高。旋转旋钮，即可检测舵机。
如果连接电子调速器(有刷或无刷均可)，即可摆脱遥控设备进行手动调速，用于测试调
速器或马达性能非常实用，不用再繁琐地连接遥控器和接收机了。它相当于一个“手
动接收机”的功能，通过旋钮模拟发射机打舵

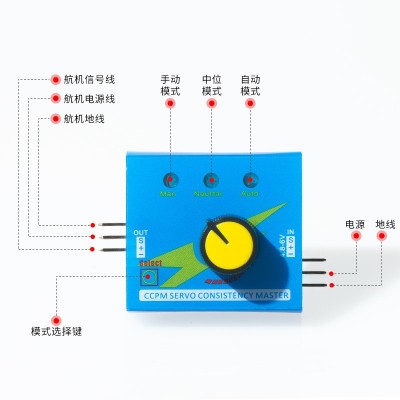

使用方法：如图所示，将舵机测试仪上面的引脚，控制及指示部分标出，其中 S 标志符对应的引脚在这里没有什么用，可以不用理会，左边接舵机可以分为 上中下 3组，即可同时测试 3 个舵机。

                   从右边单排插针接上电源，三个蓝色灯会同时亮一下，然后最左边的灯会亮，此时就可以通过模式选择按键去选择三种模式，当最左边的灯亮时，为手动调节模式，可直接用电位器（及调节旋钮）去控制舵机的旋转，然后按下按键，中间灯会亮，此时为归中测试，在按一下按键，最右边的灯会亮，为自动测试，舵机会不停的旋转，卡死后再反向旋转，依次循环。测试电调的解法与舵机一样，测试马达时需先接电调，方法均是按上面的步骤。

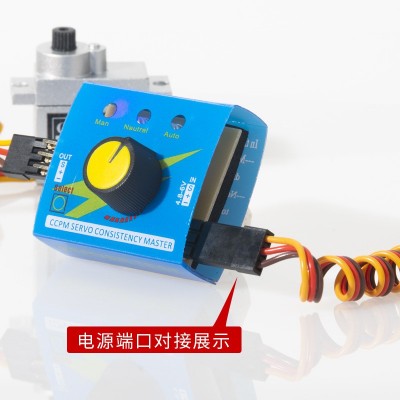

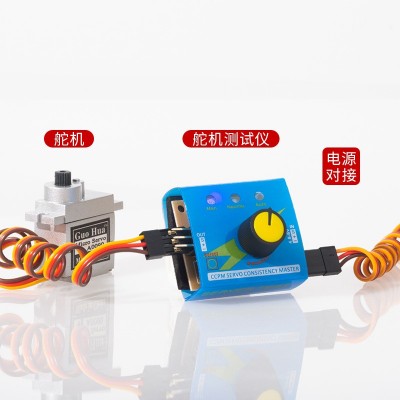

使用说明：参照下面图片，左边接舵机，分上中下3组，可接3个舵机；右边单排插针接电源，靠近边上为负极（可看标识符号），接电池负极，千万注意不可接反，若电源接反将烧掉IC；S标识符对应的针脚，不用理会。接通电源，蓝色灯会同时亮，然后只亮左边第一个，为手动调节电位器测试，按按键，中间灯亮，为归中测试；第三个灯亮，自动测试。测试电调的接法和接舵机一样，但是就输入端就不要再接电源了，测试马达需先接电调，跟测电调一样！
