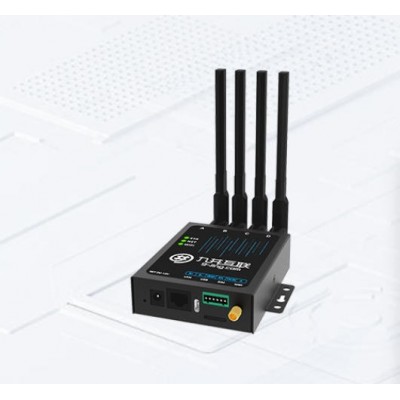

5G 工业数传终端 T511-V16A5G

产品概述

支持5G R15，兼容4G，提供1个GE，2.4G WIFI 4，总线数据转发，5G授时RIG-B输出。

产品特点

01. 工业级高可靠设计 适应恶劣制造环境

· 采用全工业级芯片设计，工作温度可达-30℃~75℃。
· 低功耗，支持12-24VDC 供电，工作功耗：≤ 6 W，最大功耗：≤10W。
· 独立硬件看门狗。
· 浪涌3级、速脉冲3级，ESD3级，IP30

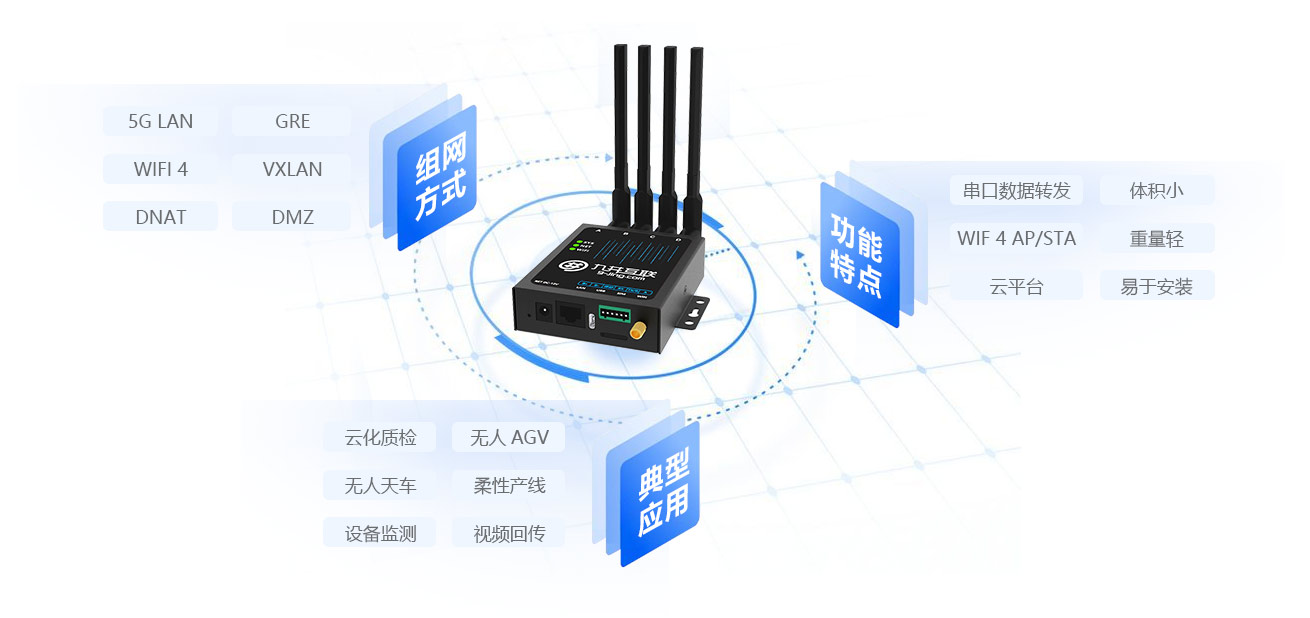

02. 性能优良 功能丰富

·支持路由、桥接、DMZ、DNAT，支持EOGRE、VXLAN
·支持串口数据转发，支持Modbus RTU\\\\\\\\\\\\\\\\ASCII\\\\\\\\\\\\\\\\TCP转发，支持透明转发
·支持5G LAN、uRLLC等R16特性
·实网上行速率可达250Mbps，实网下行速率可达650Mbps+ （信号极好点） 。
·低时延，实网时延低于26ms@5个9（信号极好点）。

03. 管理方便 灵活易用

·支持Web 界面、命令行界面等多种配置方式。
·支持Wi-Fi远程维护，无需登高即可维护。
·支持云平台远程管理，实现批量配置、批量升级。

9-jing.com更多 >

硬件规格描述

• 5G模组5G R16， 展锐平台 V516

• 5GNSA：N41/77/78/79
  SA：N1/28/41/77/78/79

• 4GLTE-FDD：B1/B2/B3/B5/B7/B8
  LTE-TDD：B34/B38/B39/B40/B41

• 5G发射功率n41/77/78/79 : Power Class 2 (26dBm)
  n1/28: Power Class 3 (23dBm)

• DRAM容量512MB

• Flash容量256MB

• SIM/UIM卡接口抽屉式*1，4FF nano卡，支持贴片SIM卡

• 数据总线RS485/RS232 软件2选一

• 5G授时RIG-B 差分输出

• 以太网接口1*1000Mbps(RJ45）

• 天线5G天线：4*SMA 母头
  Wi-Fi天线： 1*SMA 母头

• 电源接口DC 5.5*2.1mm

• 设备复位支持通过物理按键将设备的参数配置恢复为出厂值

• 指示灯系统灯、网络灯、Wi-Fi灯

• 供电范围DC 12 ~24V

• 平均功耗≤4.8W

• 最大功耗≤9.6V

• EMC静电ESD GB/T 17626.2, level 3
  浪涌 GB/T 17626.5, level 3
  速脉冲 GB/T 17626.4, level 3

• 外形尺寸（ W* D* H ） 103mm *83mm * 28mm （不包括天线和安装件

• 重量350g

• 工作温度-30 ~ +75℃

• 储存温度-45 ~ +90℃

• 工作湿度5% ~95%

• 外壳防护金属喷塑外壳 ，保护等级IP30

• 散热方式自然散热

• 安装方式挂壁安装

软件规格描述

• 操作系统基于Linux深度定制系统

• 5G速率实网上行速率可达250Mbps， 实网下行速率可达650Mbps+ （信号极好点） 。

• 接入认证APN；CHAP/PAP

• 入网管理支持锁定接入制式、频段、频点、小区

• 会话同时支持1路IP会话+1路5GLAN会话

• 路由转发SNAT、 DNAT， DMZ

• VPNEoGRE、VXLAN

• 链路在线检测断线自动连接

• 串口转发支持Modbus RTU/TCP等工业对接协议 支持总线数据透明转发

• 备份功能支持系统配置的导入和导出

• 安全防护支持IP过滤 ，端口过滤， MAC过滤 web HTTPS访问

• 内嵌看门狗支持硬件看门狗，设备运行故障自修复

• WIFI2.4G IEEE 802.11 b/g/n
  支持WIFI AP/STA；
  支持WIFI维护设备

• 运维支持Web、平台等多种配置方式
  支持web升级，平台批量升级
  支持日志掉电保存、 日志导出
  支持平台 实时监控网络连接质量

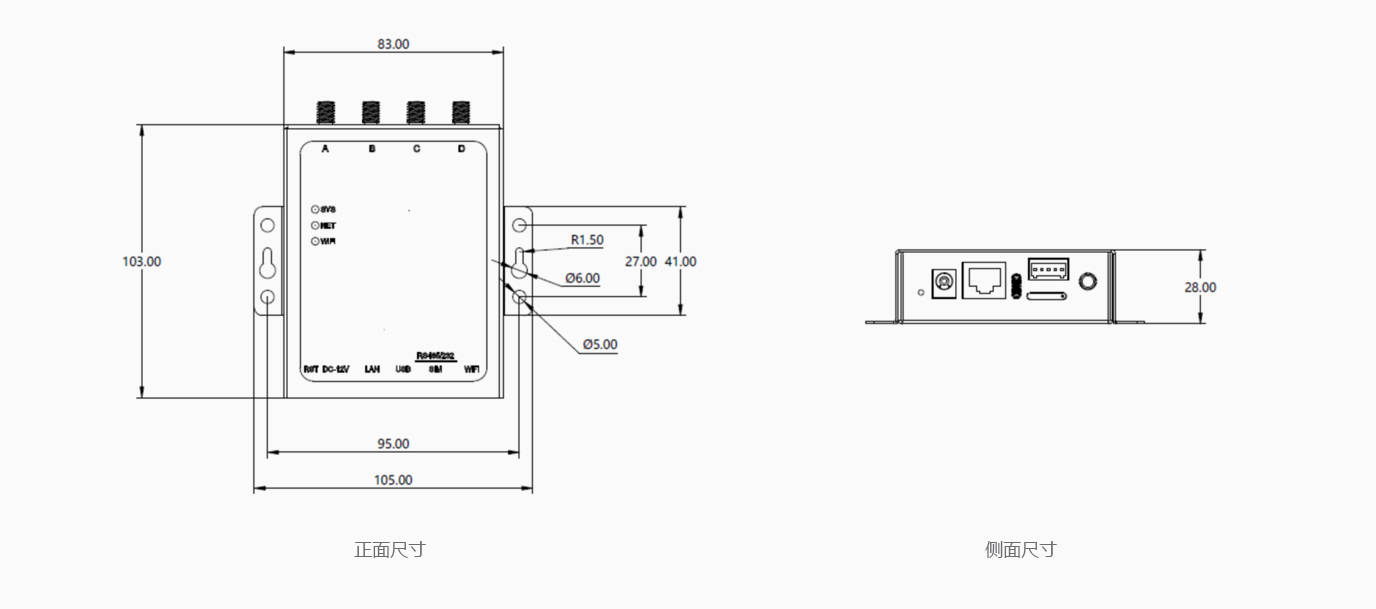

产品尺寸与接口

产品尺寸接口说明
