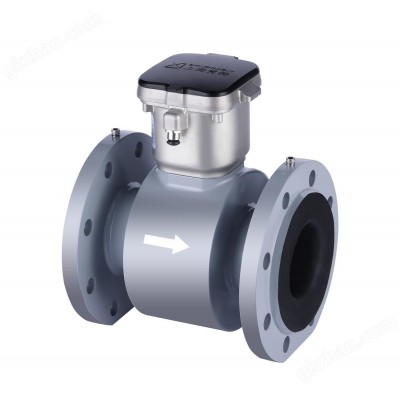

KEF-H二供专用电磁流量计

典型应用

二次供水：专为二供设计，为二次供水精细管理提供有效数据，保障供水安全。

应用特点

• 高精度低始动：管道式≥0.3m/s，±0.5%R；＜0.3m/s，±2mm/s; 始动流速小于3mm/s。




• 高灵敏快速响应：采用32BitMCU、24BitADC和优化的滤波算法，低流速高灵敏，高频测量可保障间歇用水情况下的精准计量。




• 抗力强：优化抗干扰设计,在变频或工频干扰等泵房应用环境下保持计量精度和长期稳定。




• 体积小高度低：特别设计小巧便捷，适宜二供泵房环境下狭小空间安装，或可直接安装于二供设备之上。




• 零直管段安装：前后两个弯头的情况下可直接安装，经现场实际测试，测量精度可保证在2%以内。




• 多路输出信号：标配两路RS-485(ModBus协议)、频率/脉冲,输出响应速度快,端口设有保护措施，可扩展分屏显示，解决查看不便问题。




• 蓝牙抄表功能：适用泵房位置偏仄、环境封闭,便捷抄读，及时把握运行状态及参数调试运维。




• 二供漏损分析：分析夜间最小流量，结合总分表差数据对比分析，及时发现漏损，稽查偷盗用水，有效降低产销差。




• 立管水龄分析：通过二供流量计后端管道密积与24小时实际供水量的对比，及时发现水质隐患,进行排放以消除风险。




• 二供能耗分析：评估二供设备实际能耗，将实际供水量与二供设备能耗进行对比,提供降本运行依据。




技术参数

测量流体：自来水

结构类型流速误差

管道式≥0.3m/s±0.5%R
＜0.3m/s±2mm/s

额定压力：GB PN10、GB PN16、GB PN25电极形式：标准固定式
口径：DN50~DN300

结构材质

电 极： 316L法 兰： 碳钢、不锈钢(可选)
内 衬： NR(天然橡胶)、 CR(氯丁橡胶)外 壳： 碳钢、不锈钢(可选)
测量管： 304表 头： 不锈钢

供电电源

24VDC (9VDC~32VDC)

输出信号：脉冲/频率输出、标配2路RS-485（ModBus协议）
电气接口：IP68航空插头环境温度：(-25～60)℃
防护等级：IP68储存温度：(-40～60)℃
电极数量：4个相对湿度：(5～90)%
流动方向：正、反向报警：空管、励磁
