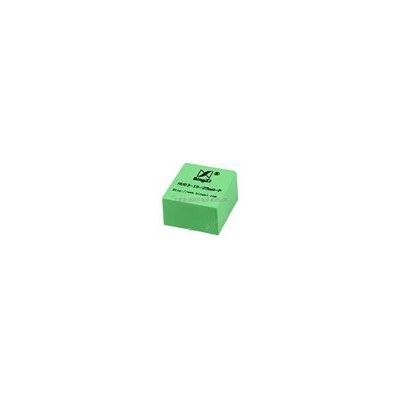

一、HV03-10/25mA-P电压传感器特点

1、印制电路板焊接安装，外形美观；
2、利用霍尔效应及闭环磁补偿原理，被测回路与测试回路绝缘度高；
3、用于测量直流、交流、脉动电流；
4、全封闭，机械和耐环境性好，电压隔离能力强，安全可靠。

二、电压传感器使用环境条件

1、工作温度范围：-25℃～ 85℃；
2、环境储存温度：-40℃～ 100℃；
3、相对温度为40℃时≤90%，无结露；
4、大气压力：860~1060mbar （约为650～800mmHg）。

三、工作频率范围：0-150kHz。

四、绝缘耐热等级：B级（130℃）。

五、电压传感器安全特性：

1、绝缘电阻：常态时大于1000MΩ；
2、抗电强度：可承受工频2500V/1分钟；
3、阻燃性：符合UL94-V0级标准。

六、外形图及安装尺寸：（单位: mm）

七、性能参数：

八、使用说明和注意事项

1．在Vp被应用在端子 HT 上时，Is是正向。
2．在原边串联一电阻调节输入的电流保持在额定范围内。
3．副边连接：
端：电源电压 15VDC M端：输出端 -端：电源电压-15VDC

例如：被测电压Vp=250V
1．R1=25kΩ/10W，IP=10mA
2．R1=50kΩ/5W，IP=5mA

九、典型应用
● 直流变频调速，伺服电机牵引
● 直流电机牵引的静态转换
● 不间断电源（UPS）
● 开关电源（SMPS）
● 电焊机电源
