纯电动汽车电机驱动系统实训台（6联合）

纯电动汽车电机驱动系统实训台（6联合）

6联动包含：1·纯电动汽车电动驱动系统实训台2·纯电动汽车动力电池管理实训台3·纯电动汽车电动空调系统实训台4·纯电动汽车电动转向系统实训台5·纯电动高压控制系统实训台6·纯电动汽车车身电器实训台

一、产品简介

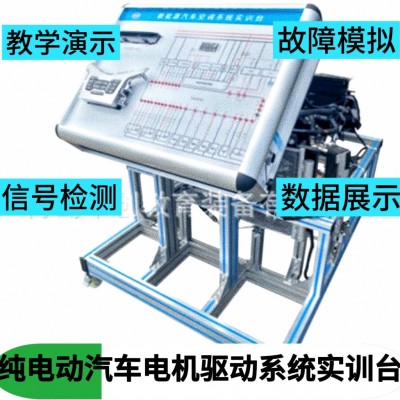

 本实训台以比亚迪 E5 纯电动汽车电机驱动系统为基础，可对

电机驱动系统进行各工况模拟实践操作，真实展示纯电动汽车电

机驱动系统的组成结构和工作过程。

（6联动1）功能特点

1、展示纯电动汽车电机驱动系统的组成结构，满足纯电动汽车驱

动系统各部分结构及工作原理认知教学。

2、纯电动汽车驱动系统可以工作正常，辅助以制动系统，可进行

各工况模拟实践操作，体现纯电动汽车驱动系统的工作过程。

3、详细的彩色电路图、元件示意图，满足纯电动汽车驱动系统控

制系统电路、元件名称等教学需要，为控制系统的分析、检测、

诊断、排故、考核打好坚实基础。

4、控制面板装有外接式检测端子、可无损线束检测各传感器、执

行器、等的电信号，如电阻、电压、电流、频率信号等。

5、配备 OBD-II 诊断座，可连接专用仪器，对各电控系统进行读

取故障码、清除故障码、读取数据流等自诊断功能。

6、配备汽车组合仪表，可实时显示动力传递过程、车速、动力电

池电量、电控系统故障指示灯等参数变化。7、配备 LED 显示灯，可通过 LED 灯直观的看到纯电动汽车能量运

行情况。

8、配备智能故障设置与考核功能。

9、配备适当的安全保护措施，确保教学安全。

10、台架采用全铝合金框架结构，外形美观、大气、耐脏，带自

锁脚轮装置，移动灵活，安全可靠、坚固耐用。

11、示教面板及控制板采用 4mm 厚铝塑板，耐腐蚀、耐创击、耐

污染、防火、防潮；

12、实训台各控制单元外盖更换成亚克力透明材质，使控制单元

内元件一目了然。

13、实训台配置独立冷却循环系统，循环系统由电子水泵、电机、

散热器、水箱、电子风扇等组成，电子水泵和电子扇采用直流 12V

电源驱动。

（6联动2）

功能特点

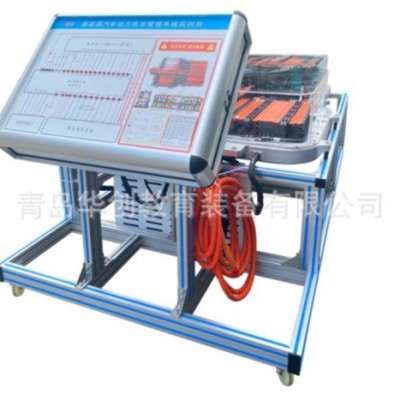

1、展示纯电动汽车动力电池的组成结构，满足纯电动汽车动力电

池各部分组成结构及工作原理认知教学。

2、与纯电动汽车电机驱动系统实训台配套使用。

3、详细的彩色电路图，满足纯电动汽车动力电池控制系统电路、

元件名称等教学需要，为控制系统的分析、检测、诊断、排故、

考核打好坚实基础。

4、控制面板装有外接式检测端子、可无损线束检测各传感器、执

行器等的电信号，如电阻、电压、电流、频率信号等。

5、控制面板高压检测端子配备有透明防护安全罩，防止误操作造

成安全事故。

6、配备 OBD-II 诊断座，可连接专用仪器，对各电池电控系统进

行读取故障码、清除故障码、读取数据流等自诊断功能。

7、配备智能故障设置与考核功能。

8、配备适当的安全保护措施，确保教学安全。

9、台架采用全铝合金框架结构，外形美观、大气、耐脏，带自锁

脚轮装置，移动灵活，安全可靠、坚固耐用。

10、示教面板及控制板采用 4mm 厚铝塑板，耐腐蚀、耐创击、耐

污染、防火、防潮；

11、实训台使用绿色边条，与传统燃油教学设备予以区分。

12、实训台动力电池外盖更换成亚克力透明材质，使电池内部一目了然，方便教学。

（6联动3）

功能特点

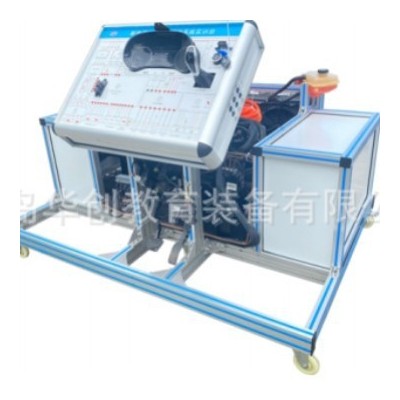

1、展示电动汽车空调系统组成结构及工作原理认知教学。2、与纯电动汽车电机驱动系统实训台、纯电动汽车动力电池系统

实训台配套使用。

3、详细的彩色电路图，满足纯电动汽车电动空调控制系统教学需

要，为控制系统的分析、检测、诊断、排故、考核打好坚实基础。

4、控制面板装有外接式检测端子、可无损线束检测各传感器、执

行器等的电信号，如电阻、电压、电流、频率信号等。

5、控制面板高压检测端子配备有防护安全罩，防止误操作。

6、配备 OBD-II 诊断座，可连接专用仪器，对各电池电控系统进

行读取故障码、清除故障码、读取数据流等自诊断功能。

7、配备智能故障设置与考核功能。

8、配备适当的安全保护措施，确保教学安全。

9、台架采用全铝合金框架结构，外形美观、大气、耐脏，带自锁

脚轮装置，移动灵活，安全可靠、坚固耐用。

10、示教面板及控制板采用 4mm 厚铝塑板，耐腐蚀、耐创击、耐

污染、防火、防潮；

11、实训台使用绿色边条，与传统燃油教学设备予以区分。

12、实训台各控制总成外盖更换成亚克力透明材质，使控制总成

内部一目了然，方便教学。

（6联动4）

功能特点

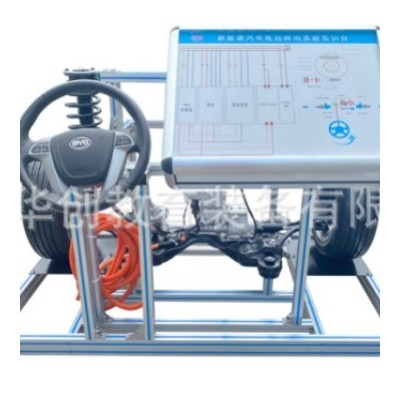

1、展示纯电动汽车电动转向系统结构及工作原理认知教学。

2、与纯电动汽车电机驱动系统实训台、纯电动汽车动力电池系统

实训台配套使用。

3、详细的彩色电路图，满足纯电动汽车电动转向控制系统教学需

要，为控制系统的分析、检测、诊断、排故、考核打好坚实基础。

4、控制面板装有外接式检测端子、可无损线束检测各传感器、执

行器等的电信号，如电阻、电压、电流、频率信号等。

5、控制面板高压检测端子配备有防护安全罩，防止误操作。

6、配备 OBD-II 诊断座，可连接专用仪器，对电控系统进行读取

故障码、清除故障码、读取数据流等自诊断功能。

7、配备智能故障设置与考核功能。

8、配备适当的安全保护措施，确保教学安全。

9、台架采用全铝合金框架结构，外形美观、大气、耐脏，带自锁

脚轮装置，移动灵活，安全可靠、坚固耐用。

10、示教面板及控制板采用 4mm 厚铝塑板，耐腐蚀、耐创击、耐

污染、防火、防潮；

11、实训台使用绿色边条，与传统燃油教学设备予以区分。

12、实训台各控制总成外盖更换成亚克力透明材质，使控制总成

内部一目了然，方便教学。

三、教学与实训内容：

1、了解原车的电动助力转向系统结构及各个部件工作原理；

2、展示转向过程中，传感器的电压、电流数据变化；

3、展示转向过程中，电动机的运行方式及其原理；

4、掌握位置传感器、转矩传感器、转角传感器的检测方法；

5、掌握转向电机（直流电机）的线圈绝缘性检测方法；6、展示电动助力转向系统的临界保护功能和过热保护功能；

（6联动5）

功能特点

1、展示纯电动汽车整车控制、充电控制、DC/DC 控制、高压控制

系统等的组成结构，满足纯电动汽车整车控制、充电控制、DC/DC

控制、高压控制系统各部分结构及工作原理认知教学。

2、与纯电动汽车电机驱动系统实训台、纯电动汽车动力电池系统

实训台配套使用。

3、详细的彩色电路图，满足纯电动汽车动力整车控制、充电控制、

DC/DC 控制、高压控制系统等电路、元件名称等教学需要，为控

制系统的分析、检测、诊断、排故、考核打好坚实基础。

4、控制面板装有外接式检测端子、可无损线束检测各传感器、执

行器等的电信号，如电阻、电压、电流、频率信号等。

5、控制面板高压检测端子配备有防护安全罩，防止误操作。

6、配备 OBD-II 诊断座，可连接专用仪器，对各电池电控系统进

行读取故障码、清除故障码、读取数据流等自诊断功能。7、配备智能故障设置与考核功能。

8、配备适当的安全保护措施，确保教学安全。

9、台架采用全铝合金框架结构，外形美观、大气、耐脏，带自锁

脚轮装置，移动灵活，安全可靠、坚固耐用。

10、示教面板及控制板采用 4mm 厚铝塑板，耐腐蚀、耐创击、耐

污染、防火、防潮；

11、实训台使用绿色边条，与传统燃油教学设备予以区分。

12、实训台各控制总成外盖更换成亚克力透明材质，使控制总成

内部一目了然，方便教学。

（6联动6）

功能特点

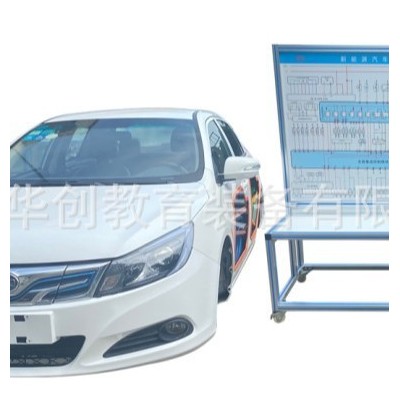

1.产品由纯电动汽车原车解剖车身及车身电器系统组成，对原车

前后舱盖，前后左右门板进行解剖，真实展示车身夹层内部结构，

并在解剖面上涂抹防护漆；

2.玻璃升降系统、灯光系统、车门中控系统等电器，12V 低压辅

助电器系统可正常工作；

3.采用真实可运行的纯电动汽车整车电器系统，并保留原车形状

及部件位置，不改变电器系统原车安装位置，能充分展示汽车整

车电器系统的组成结构；

4.与其他实训台互通电源，操纵车上的各种电器开关、按钮、真

实演示汽车玻璃升降系统、灯光系统、中控门锁系统等汽车电器

各系统的工作过程；

5.原车底架部分安有大尺寸脚轮，方便电器台架的移动，能直观

的了解及学习原车部件的安装位置，能够对原车部件进行检测维

修；

6.实训台可与纯电动汽车电驱动与控制系统实训台、纯电动汽车

动力电池与管理系统实训台、纯电动汽车电动空调系统实训台、

纯电动汽车电控助力转向系统实训台、纯电动汽车高压电控系统

实训台等互联互动。
