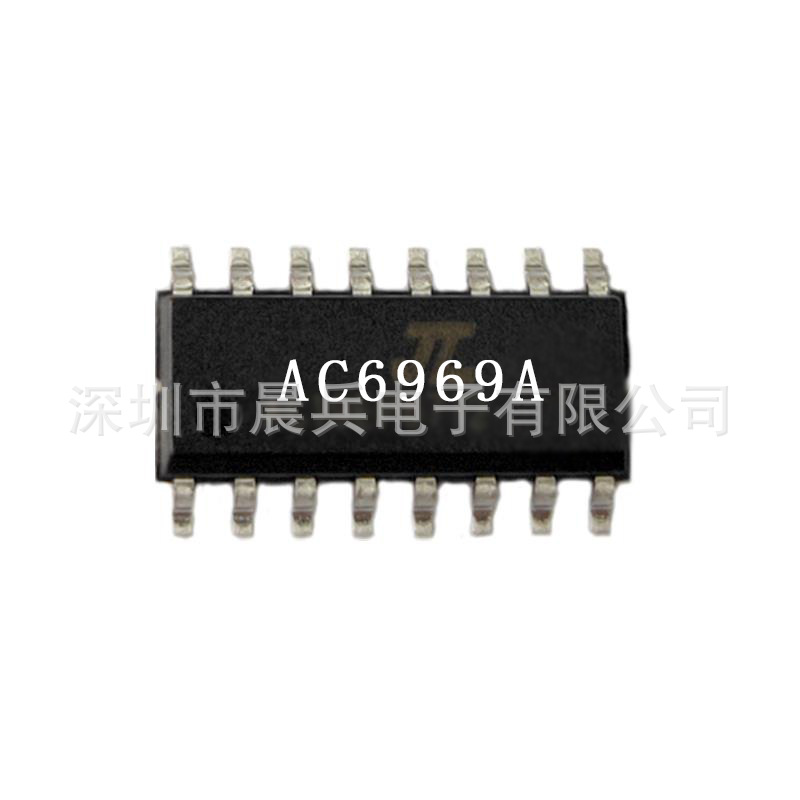

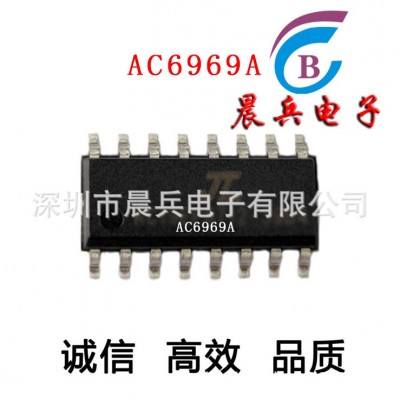

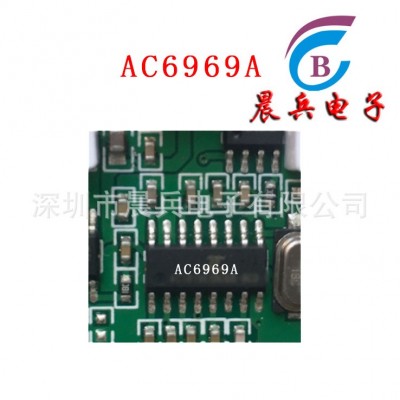

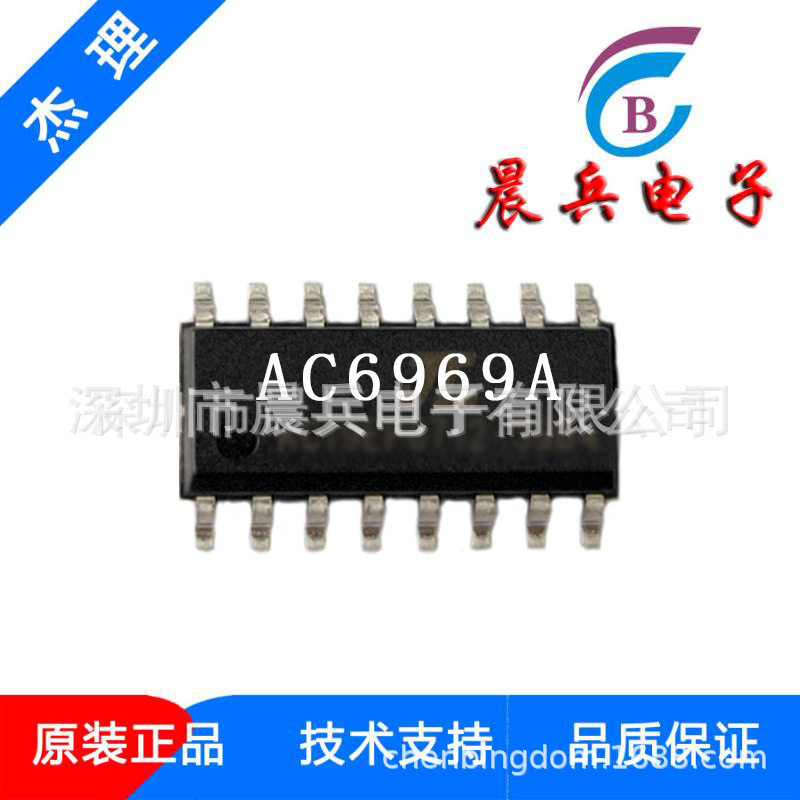

AC6969A 杰理16脚蓝牙芯片

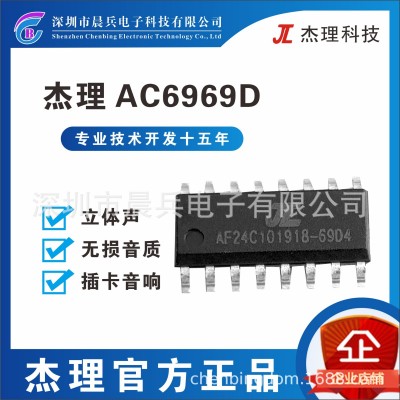

本公司一级销售杰理AC46系列、AC6903A、AC6905A、AC6905B、AC6905C、AC6901A、AC6925A、AC6925B、AC6925C、AC6925D、AC6921A、AC6922A、AC6928A、AC6929、AC6956A、AC6951C、AC6969A、AC6969D、AC6969E、AC6966A、AC6966B、AC6956A、AC6965E等四合一蓝牙芯片，支持各种方案开发!

AC6969A芯片中文功能介绍说明：

1.AC6969A为最新的蓝牙

V5.1+BR+EDR+BLE规范;芯片为

32位DSP支持硬件浮点

单位（FPU）

高达160MHz的可编程处理器

64矢量中断

4级中断优先级

DSP音频处理;

2.

支持蓝牙的SBC、AAC音频解码

音频

蓝牙电话支持的mSBC语音编解码器

支持MP2、MP3、WMA、APE、FLAC，

AAC、MP4、M4A、WAV、AIF、AIFC音频

解码;

3.语音丢包隐藏技术

处理

回声消除/抑制

（AEC、AES）

单麦克风环境噪声

取消（ENC）

多波段DRC限幅器

10波段均衡器配置，提供音效

音频编解码器

双通道16位DAC，信噪比>=95dB

单通道16位ADC，信噪比>=90dB

采样率

8KHz/11.025KHz/16KHz/22.05KHz/24KHz/

支持32KHz/44.1KHz/48KHz;

4.一个模拟麦克风放大器，内置麦克风偏置

发电机

支持两个PDM数字话筒输入

双通道单模拟多路复用器

支持无盖、单端和

DAC路径上的差模;
5.

支持16欧姆和32欧姆扬声器负载;

6.

满足1类2类3类传输

功率要求

支持GFSK和π/4 DQPSK所有paket类型

提供+6dbm发射功率

灵敏度为-90dBm的接收机

快速自动增益控制提高动态范围

支持

a2dp\avctp\avdtp\avrcp\hfp\spp\smp\att\gap\g

att\rfcomm\sdp\l2cap配置文件;

7.外围设备

一个全速USB 2.0 OTG控制器

六个多功能32位定时器;

8.支持

捕获和PWM模式

三个全双工基本UART、UART0和

UART1;

9.支持DMA模式

两个SPI接口支持主机和设备

模式

一个硬件IIC接口支持主机和

设备模式

模拟采样用10位ADC

所有GPIO上的外部唤醒/中断

PMU;

10.芯片内部数字和

模拟电路电源

软关闭模式下3uA电流消耗;

11.

内置LDO用于核心、I/O、蓝牙和

闪光

VBAT为2.2V至5.5V

VDDIO为2.2V至3.6V

;

12.芯片封装为：

SOP-16

;

13.芯片

工作温度：-20℃至+70℃

，储存温度：-65℃至+150℃;

14.芯片主要

应用

蓝牙耳机和

蓝牙音箱等产品，应用广泛；

集成蓝牙,FM,插卡,USB解码,无需外挂SPI闪存,GPIO口灵活应用,多脚位芯片可做数码管显示，点阵屏显示以及RGB闪灯,跑马灯,高低电平,串口控制,外围超省,成本优势.性能稳定,性价比高!!!
