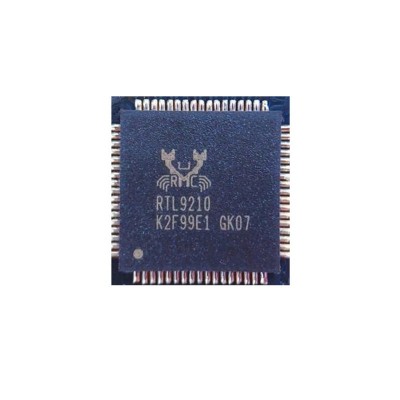

原装正品RTL9210 USB 3.1 GEN2到PCI Express SSD IC芯片集成电路

商品描述

1.概述

Realtek RTL9210 USB (Universal Serial Bus)到SSD (Solid-State Disk)桥接器将USB device与PCI Express总线控制器、PD(Power Delivery)控制器和嵌入式存储器相结合。

RTL9210支持USB 3.1 GEN2(超级速度加)。它兼容USB 3.1 GEN1(超级速度)，USB高速和全速。使用辅助电源可正常工作。大量存储设备支持BOT (Bulk only Transfer)和UASP (USB Attached SCSI Protocol)两种协议。对于USB，它提供高达10Gbps的带宽。

RTL9210支持SATA Gen3。对于SATA，它提供高达6Gbps的带宽。它对SATA Gen2/Gen1具有完全向后兼容性。为了进一步降低功耗，RTL9210支持链路功率管理(Partial Mode/ sleep Mode/DEVSLP Mode)。

RTL9210适用于多个细分市场和新兴应用，如桌面、移动、工作站、服务器、通信平台和嵌入式应用。

2.特性

一般：

■USB到PCI Express SSD桥接器

■集成c型连接器

■支持电源运载30

■支持32mb的SPI Flash

■支持定制led(包括闪烁频率和占空比)

■支持UART接口

■支持GPIOs / eFUSE

■支持I2C接口

■内置开关稳压器(5V至1V)

■内置LDO(5V ~ 3.3V)

■支持25MHz水晶时钟

■48pin QFN绿色封装

SATA：

■连接速度可达6gt /s

■兼容SATA Gen1/Gen2/Gen3

■支持SATA链路电源管理。部分DEVSLPmode /模式/睡眠模式。

AHCI

■支持标准命令集

■动态功率状态转换

■强大的错误处理和恢复

■支持SATA SCSI转换的完整命令集(如UNMAP,Securityprotocol in/out…)

■支持安全发送和接收

■支持智能/状况信息

USB

■链路带宽高达10Gbps

■兼容全速/高速速度/超速度/超速度+

■支持批量传输(BOT)和usb连接SCSI(UAS)协议

■支持USB link电源管理

■支持SCSI命令转换到SATA AHCI
