1路30A 继电器模块 5V12V24V带光耦隔离高低电平触发PLC工业控制

1路30A 继电器模块 5V12V24V带光耦隔离高低电平触发PLC工业控制

一、模块说明:

1、模块采用正品优质30A继电器，常开接口最大负载：交流250V/30A，直流30V/30A;
2、采用贴片光耦隔离，驱动能力强，性能稳定；触发电流5mA；
3、模块工作电压有5V、12V、24V可供选择；
4、模块可以通过跳线设置高电平或低电平触发
5、继电器控制端电压和触发端电压通电跳线可做到前后级完全隔离，可做前后两级不同电压的要求（如继电器用24V，触发用5V），需要联系客服更改参数，价格有所不同；
6、容错设计，即使控制线断，继电器也不会动作；
7、电源指示灯（绿色），继电器状态指示灯（红色）
8、接口设计人性化，所有接口均可通过接线端子直接连线引出，非常方便
9、模块尺寸：50mm * 33mm* 24mm（长*宽*高),产品净重：36g
10、设有4个固定螺栓孔，孔3.1mm，间距44.5mm*27.5mm
二、技术参数：
继电器版本 静态电流  最大电流     触发电流   触发电压(低)     高
  5V       5mA       190mA        2-4mA      0-1.5V        2.5-5V
  12V      5mA       80mA         2-4mA      0-4V          4.5-12V
  24V      5mA       50mA         2-4mA      0-8V          8.5-24V
三、模块接口说明：
1.DC+:模块直流供电正极（触发端电压正极）
2.DC-:模块直流供电负极（触发端电压负极）
3.IN:信号触发端（默认触发电压与供电相同）
4.JD+：继电器控制端电压正极
5.JD-：继电器控制端电压负极
6.DC+和JD+用跳线帽短接，DC-和JD-用跳线帽短接，触发端与继电器控制端电压相同
7.高低电平触发方式选择，如图，跳线与L端连接时，IN端为低电平触发，与H端连接时为高电平触发
8.常闭端（NC）：继电器常闭端
9.公共端（COM）:继电器公共端
10.常开端（NO）:继电器常开端

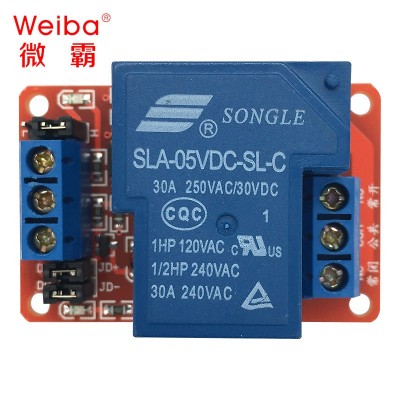

产品俯视图：

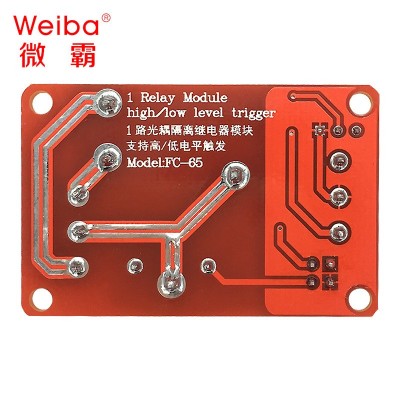

产品底面图：

产品配套外壳：（注：此外壳仅可装上做保护作用，螺丝孔对不上）

产品用静电袋包装：

继电器接法：：
